產(chǎn)品簡介:
以氟碳樹脂和顏料為主要成分，脂肪族異氰酸脂為交聯(lián)劑配制成的A、B雙組份氟碳涂料。
主要特點(diǎn)：
具有極其優(yōu)異的耐候、防腐、自潔、高裝飾性能，作為面漆預(yù)計(jì)使用壽命是 普通涂料3-5 倍，并具有極佳的耐化學(xué)藥品、低表面能、不粘污、阻燃、耐溫變、 可擦洗、斥油、斥水等特性。
適用范圍：
用于建筑、化學(xué)工業(yè)、電器電子工業(yè)、機(jī)械工業(yè)、航空航天產(chǎn)業(yè)、家庭用品高層、超高層、別墅等建筑外墻、屋頂、高速公路圍欄、橋梁等重要建筑以及各種金屬表面的涂裝。

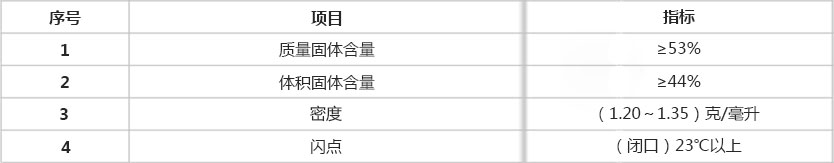

主要性能指標(biāo)：
施工工藝 ：
1、配比：主漆：固化劑：稀釋劑＝3:1:0.8-1.2。
2、重涂間隔：不少于24 小時(shí)。
3、規(guī)定配比調(diào)配至合適施工粘度，攪拌均勻，用120 目濾網(wǎng)過濾后，靜置10分鐘。
4、干燥后，檢查墻面平整度，對凹陷部位用拋光膩?zhàn)舆M(jìn)行修補(bǔ)，并打磨平整。
5、對凸起部位進(jìn)行打磨，清理干凈構(gòu)，對修補(bǔ)機(jī)打磨部位再上一 道底漆，以確保基層的封閉性。
6、把底漆,乳液和稀釋劑按10:1:10 分配, 拌和均勻,無可見雜質(zhì),拌和一定要均勻充沛, 調(diào)好的料靜置30min,使反響充沛,熟化好的料 再投入運(yùn)用.調(diào)好的料要在8h內(nèi)用完，如變稠就不能運(yùn)用。
7、將配好的料噴涂,要薄噴.施工溫度 在5 到35"C 之間為宜,溫度過低,化學(xué)反響慢, 強(qiáng)度和硬度要長期才干到達(dá)需求,溫度過高, 稀釋劑易揮發(fā),使資料體系缺少反響有必要的介質(zhì),易粉化。
8、底漆噴涂時(shí),要保證底層徹底干透.涂 膜在常溫下一周 擺布可徹底固化,等徹底固化后才可進(jìn)行下道施工。
9、面漆噴涂是全部氟碳漆施工的要害,將面漆A和B及稀釋劑按10:2:5分配,拌和，一定要充分,使顏料分散均勻,反應(yīng)充分,料 現(xiàn)用現(xiàn)配,變稠的料不能使用.配好的料熟化 30min 后,再投入使用.按"十"字交叉法第一次噴涂 兩遍,要薄噴,間隔6h干燥后進(jìn)行第二次噴涂, 二次噴涂要厚涂,仍按"十"字交叉法噴涂兩遍.面漆噴涂時(shí)要保證底漆已完全干透。
10、完全固化在一周之后。
注意事項(xiàng):
1、涂漆之前，基材外表應(yīng)清洗、枯燥、平坦、結(jié)實(shí)，無油膩、銹蝕等雜物，墻面含水率小于8%，Ph值小于10，建議用外墻膩?zhàn)犹钇娇p隙，并打磨平坦。
2、浮沉的處置：可用壓縮空氣吹凈或干凈毛刷掃凈。
3、舊漆膜處置：用刮刀根除，填平打磨平坦即可。
墻面氟碳漆
墻面氟碳漆
